Ultrahangfej-hibák – tünetek, okok és javítási lehetőségek

A leggyakoribb ultrahangfej-hibák, jellemző tüneteik, lehetséges okaik és javítási lehetőségeik.

Sérült akusztikus lencse egy ultrahangfejen

Akusztikus lencse és membrán sérülése

Tünetek

•Homályos vagy torzult kép
•Látható repedés, vágás vagy felválás
•Duzzanat vagy deformáció a lencse felületén
•Gél vagy folyadék megjelenése a sérült területen

Lehetséges okok

•Leejtés vagy más mechanikai behatás
•A gyártói előírástól eltérő tisztítás vagy fertőtlenítés
•Használatból eredő elhasználódás
•Túlzott mechanikai vagy hőterhelés

A hiba következménye

A sérülés a képminőség romlásához vezethet, és lehetőséget teremthet folyadék bejutására a fej belsejébe.

Javítási lehetőség

A sérülés mértékétől függően lencse- vagy membránjavítás, illetve csere végezhető.

Ultrahangképen látható dropout és képminőségi hiba

Kristályhiba / dropout

Tünetek

•Függőleges vagy sötét kiesések a képen
•Egyenetlen képminőség
•Kieső képrészek
•Árnyékolt vagy gyengébb érzékenységű területek

Lehetséges okok

•Piezoelektromos elemek mechanikai sérülése
•Leejtés vagy ütődés
•Elhasználódás vagy hőterhelés
•Belső elektronikai vagy csatlakozási hiba

A hiba következménye

A hiba a képminőség romlását és a vizsgálhatóság csökkenését okozhatja.

Javítási lehetőség

Bevizsgálás után a hiba jellegétől függően célzott javítás vagy az érintett egység cseréje lehet szükséges.

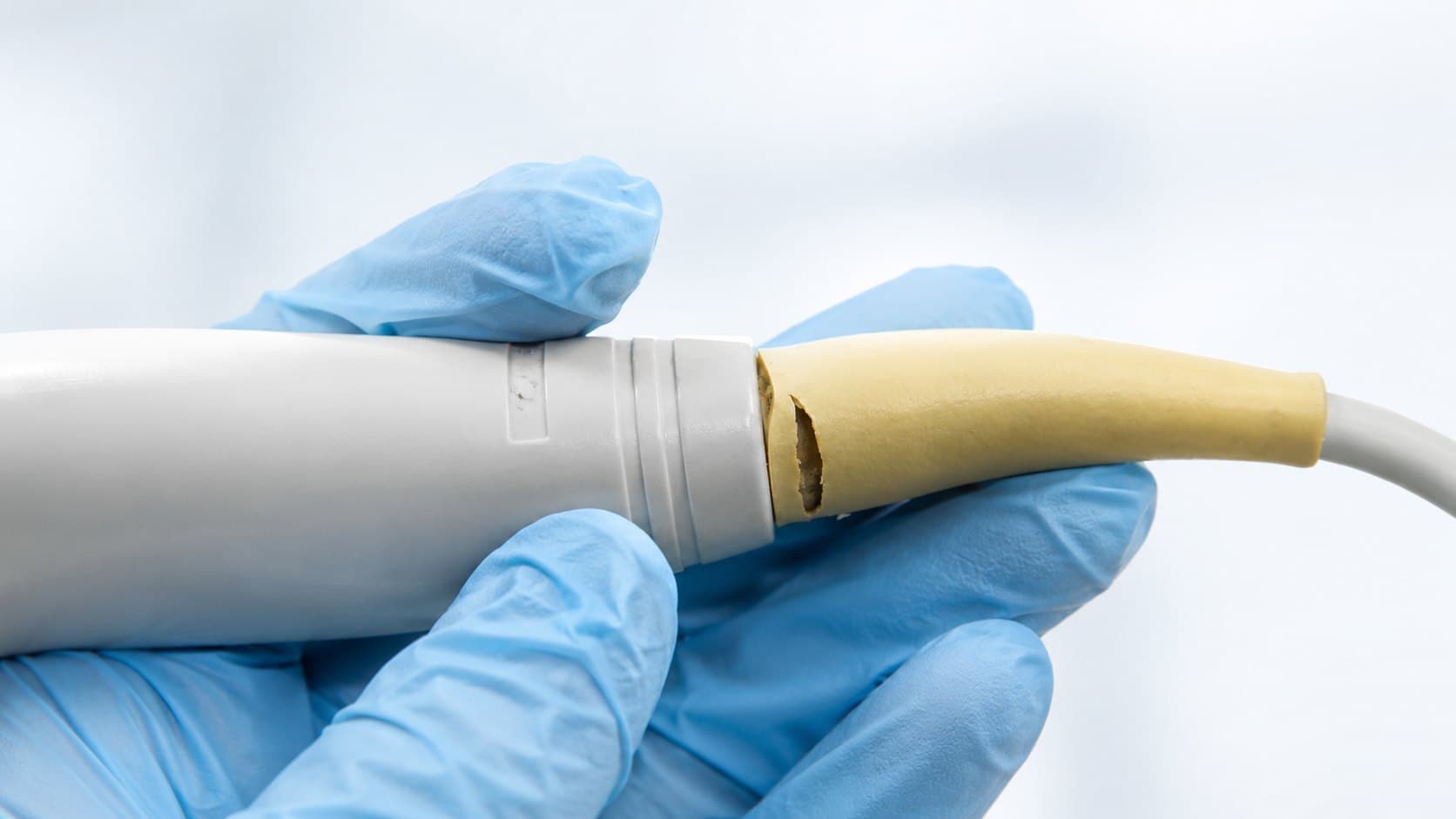

Sérült törésgátló az ultrahangfej kábelcsatlakozásánál

Kábel- és törésgátló sérülés

Tünetek

•Időszakos képkimaradás
•A képhiba a kábel mozgatására jelentkezik vagy változik
•Interferencia vagy zaj a képen
•Repedt vagy megtört kábelköpeny
•Sérült vagy elvált törésgátló

Lehetséges okok

•Rendszeres hajlítás ugyanazon a ponton
•A kábel megcsavarása vagy erős megtörése
•A készülék vagy más eszköz rágurulása
•Mechanikai vagy hőhatás

A hiba következménye

A kábelhiba időszakos működési problémákat és további jelvesztést okozhat.

Javítási lehetőség

A sérülés helyétől és mértékétől függően kábeljavítás, kábelcsere vagy a törésgátló helyreállítása végezhető.

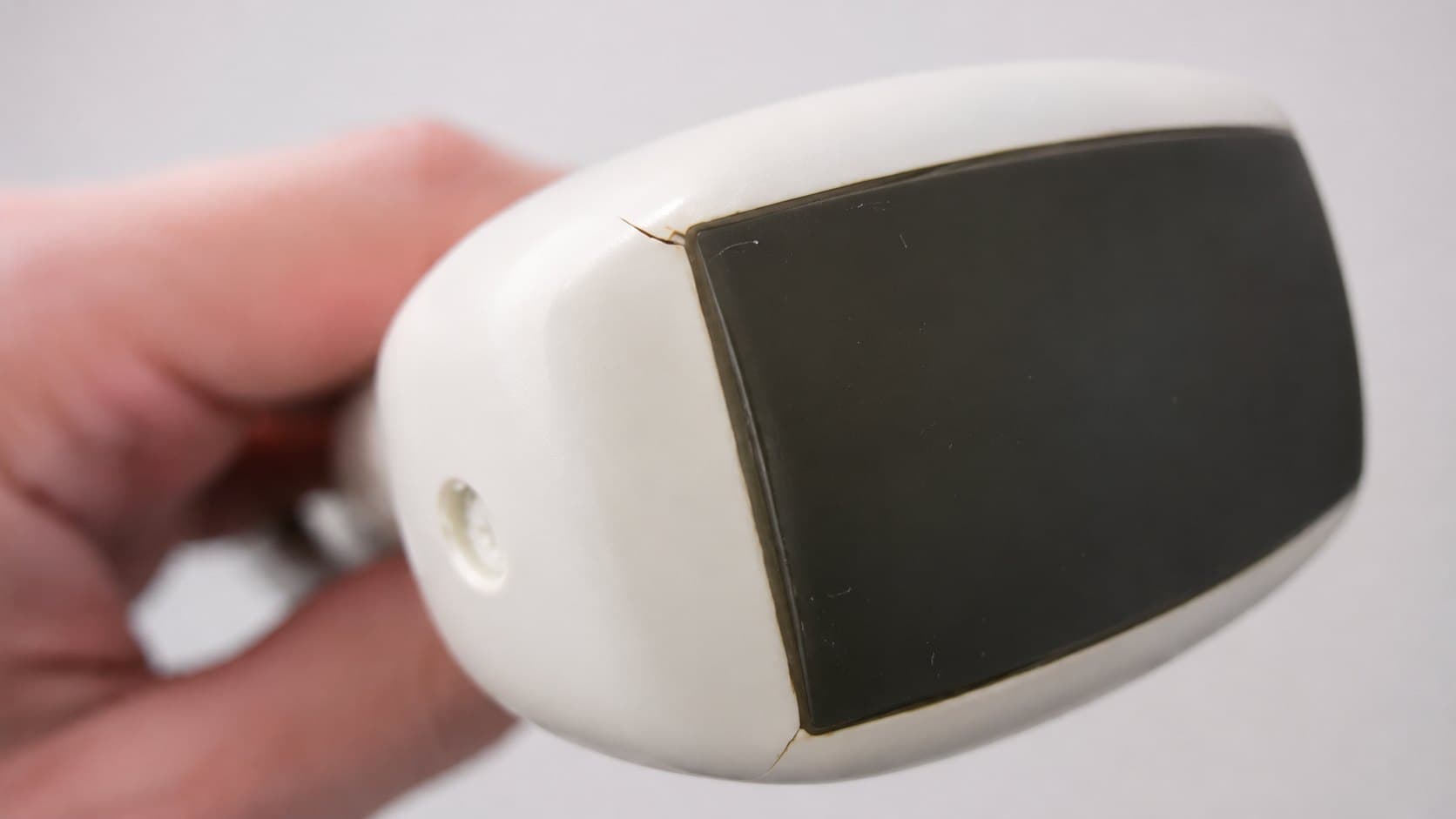

Repedés az ultrahangfej burkolatán az akusztikus felület mellett

Ultrahangfej házának sérülése

Tünetek

•Repedés vagy törés a burkolaton
•Nyitott vagy elvált illesztés
•Sérült tömítés vagy illesztési felület
•Mozgó vagy deformált burkolati elem

Lehetséges okok

•Leejtés vagy ütődés
•Erős mechanikai terhelés
•Anyagfáradás
•Nem megfelelő tárolás, kezelés vagy hőterhelés

A hiba következménye

A sérült ház csökkentheti a mechanikai védelmet, és folyadék vagy gél juthat a fej belsejébe.

Javítási lehetőség

A sérült burkolati elemek javítása vagy cseréje, szükség esetén a tömítések helyreállítása.

Csatlakozó sérülése

Tünetek

•A fej nem ismerhető fel a készüléken
•Időszakos működés
•Sérült vagy deformált érintkezők
•Laza vagy nehezen rögzíthető csatlakozó

Lehetséges okok

•Nem megfelelő csatlakoztatás vagy leválasztás
•Mechanikai sérülés
•Szennyeződés vagy korrózió az érintkezőknél
•Elhasználódás

A hiba következménye

A sérült csatlakozó bizonytalan működést okozhat, és a készülék csatlakozóaljzatát is terhelheti.

Javítási lehetőség

A hiba jellegétől függően érintkezőjavítás, csatlakozó-javítás vagy csatlakozócsere végezhető.

Felnyitott ultrahangfej belső szerkezete

Folyadékbehatolás és korrózió

Tünetek

•Fokozatos képminőség-romlás
•Párásodás vagy nedvességnyomok
•Időszakos vagy teljes működésképtelenség
•Korrózió nyomai a belső részeken vagy a csatlakozóban

Lehetséges okok

•Sérült lencse vagy membrán
•Repedt burkolat
•Sérült tömítés
•A gyártói előírástól eltérő tisztítás, fertőtlenítés vagy folyadékterhelés

A hiba következménye

A korrózió és az elektronikai károsodás idővel továbbterjedhet.

Javítási lehetőség

Szárítás, tisztítás, korrózió eltávolítása és a sérült tömítések vagy alkatrészek javítása. A javíthatóság a károsodás mértékétől függ.

3D/4D ultrahangfej olajszivárgással és rendellenes képalkotással

3D/4D mechanikai hiba

Tünetek

•Szokatlan mechanikai zaj
•Akadozó vagy hiányzó 3D/4D képalkotás
•Hibakód a készüléken
•Olajszivárgás vagy rendellenes képi jelenség

Lehetséges okok

•Motor vagy hajtás meghibásodása
•Belső mechanikai kopás
•Mozgó alkatrészek sérülése
•Tömítési vagy kenési probléma

A hiba következménye

A mechanikai hiba a 3D/4D funkció részleges vagy teljes kieséséhez vezethet.

Javítási lehetőség

A motor vagy mechanikai egység javítása, illetve szükség esetén cseréje, majd beállítás és kalibrálás.

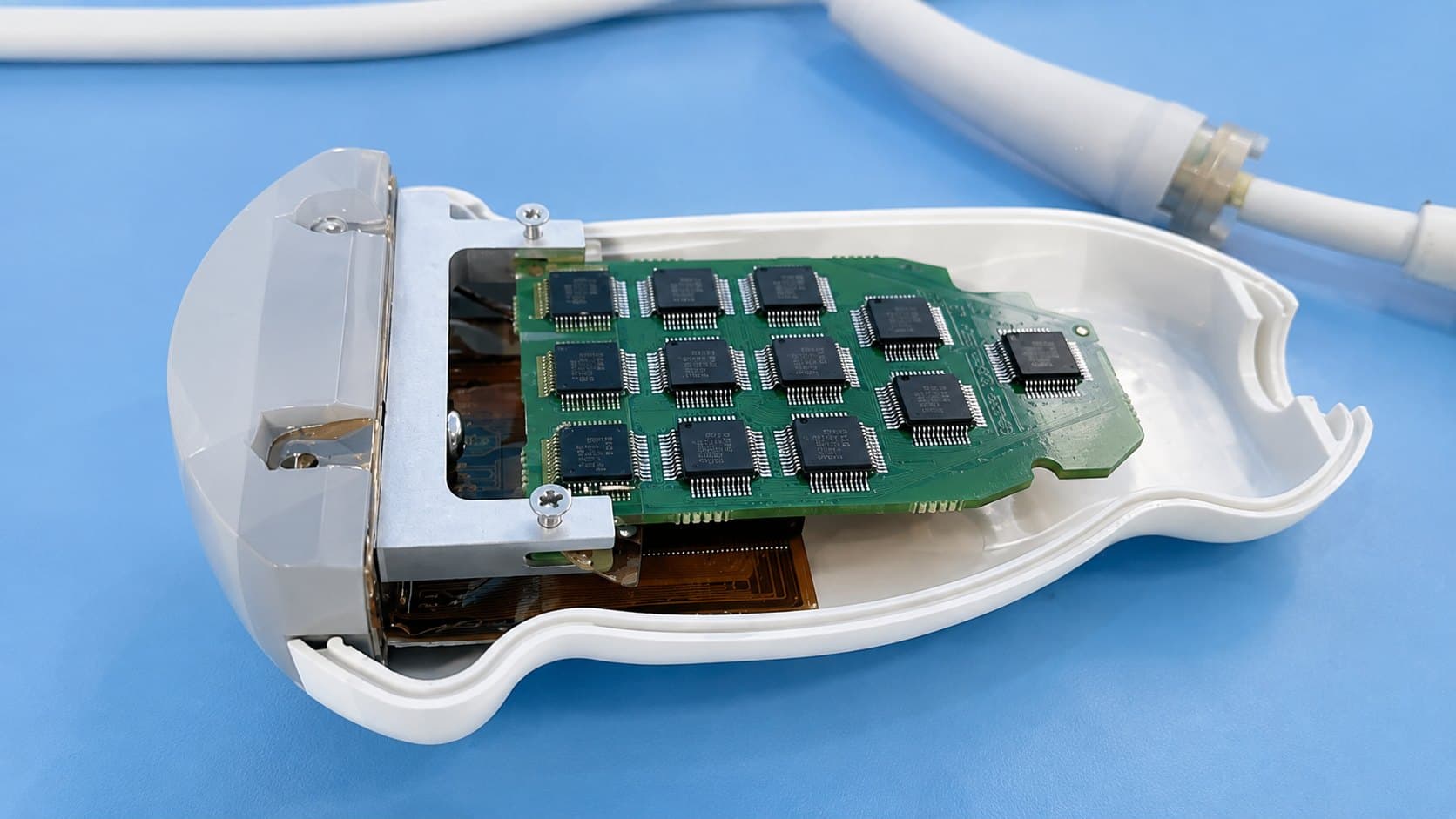

Ultrahangfej belső elektronikai egysége és áramköri lapja

Elektronikai / multiplexer hiba

Tünetek

•Ismétlődő vagy kettőzött képi struktúrák
•Szokatlan képalkotási hibák
•Időszakos működés
•A fej egyes funkcióinak kiesése

Lehetséges okok

•Multiplexer vagy belső elektronikai egység hibája
•Belső csatlakozási probléma
•Folyadék vagy korrózió okozta károsodás
•Elektronikai alkatrész meghibásodása

A hiba következménye

A hiba jellegétől függően romolhat a képminőség vagy bizonytalanná válhat a fej működése.

Javítási lehetőség

Elektronikai bevizsgálás után az érintett áramköri vagy csatlakozási hiba célzott javítása.

Egyéb hibát tapasztal?

Vegye fel velünk a kapcsolatot, és küldje el az ultrahangfej típusát, valamint a tapasztalt hiba rövid leírását.
